Micrometals cores 美克顿铁粉芯磁环>>射频应用铁粉芯磁环>>T80-7B
T80-7B

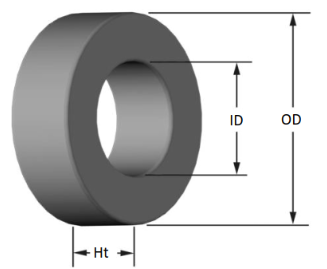

DIMENSIONS
  SIZE Uncoated Coated
Nominal: Max:
OD  20.19 0.795  20.70  0.815
ID  12.57 0.495 12.07 0.475
Ht  9.53 0.375  10.16 0.400
　 　 　 　 　
　 　 　 　 　
Magnetic Dimensions
Ae cm2 Ie cm Ve cm3 WA cm2 sa cm2
0.347  5.14  1.78  1.14 17.4
　 　 　 　 　 　 　 　 　 　
　 　 　 　 INDUCTANCE 　 　 　
ui AL value (nH/N2) Test conditions
1 8.4± 5% 1MHz 1.0V, ( N =100, #28WG)
　 　 　
　 　 　 　 Coating/Pkg 　 　 　
Coating Type Voltage Breakdown
(min.)		 Limit Package Quantity
White/Clear Epoxy Paint 500 Vrms,60Hz 3 mA，5 s 1250 Pcs/Box
　 　 　 　 Micrometals Powder Core Solutions
　 　 　 　

　
