美磁磁芯 >>美磁铁氧体磁环（ferrite cores）>>ZW43615TC

ZW43615TC

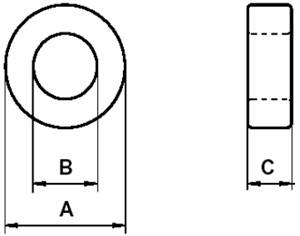

DIMENSIONS

		(mm)		Uncoated		Coated		Coated
$说明: 说明: \\Mac\Home\2017年12月8日前索尼电脑D盘公司资料\07.04.15\建站资料\sendust.cn\1.png$				Nominal		Min		Max
		OD(A)		36		35.36		37.14
		ID(B)		23		21.86		23.64
		Ht(C)		15		14.75		15.75

		Eff.Parameters
		A_e mm²			l_e mm		V_e mm³
		95.9			89.6		8596
INDUCTANCE
AL value(nH/T²)	Test conditions
13400±30%	10KHz		0.5mT(For N=5,use0.42mA),25℃
ELECTRICAL LOSSES
tan δ/Ui	Production lot limit Average		Test conditions
≤4.1·10^-6	≤3.5·10^-6		10KHz			0.5mT,25℃
≤60·10^-6	≤50·10^-6		100KHz
COATING
Epoxy rated for 200℃ continuous operation.
Voltage breakdown rating 2000 V Min Wire-to-Wire.
